SMB, DNS, ARP, ICMP

SMB(Server Message Block)

1.  자원 공유 프로토콜 (파일, 프린터, 통신, 직렬포트 등)

2. 특징

• 클라이언트/서버, 요청/응답 구조
• 응용계층 메세지 기반
• CIFS(Common Internet File System) 초안

3. SMB 클라이언트, 서버

• 서버가 서버 존재 정보에 대해 브로드캐스트 -> 크라이언트는 이에 응답하고 검색 목록 구축
• 요청 및 응답은 SMB 멸령어, SMBs로 불림, 포맷은 둘다 유사한 형태
• SMB 클라이언트 ex. 윈도우 NT, 윈도우 95 및 98
• SMB 서버 ex. Samba, 윈도우 NT, 윈도우 95 및 98

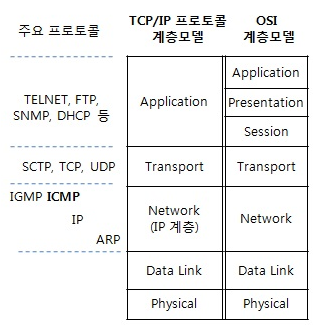

4. 계층도



DNS(Domain Name Service, System)

1. DNS란?

• 호스트에 대한 이름 주소 변환을 위한 분산 데이터베이스 시스템
  • 계층적, 분권화, 클라이언트/서버 구조
  • IP주소, Host 이름이 서로 연결된 분산 구조화된 트리구조

2. 역사

• 1970년대(호스트 테이블 관리 네임체계)
  • 호스트 마다 호스트 테이블 관리
  • 그 후 중앙에 호스트 테이블, 각 지역(호스트)에서 파일 전송 받아 현행화
• 1980년대(DNS 네임 체계)
  • 분권화된 도메인 개념에 기초, 이름주소변환 체계(DNS) 전환

3. 특징

• 별칭(Alias)로 관리
  • 영문 이름(www.naver.com 등)을 IP주소로 변환'
• 하나의 영문 이름에 여러 개의 IP 주소 집합 -> 트래픽 부하분산 효과

4. 기능

• 네임 공간(구조) 생성
  • 구조화된 공간적 체계
    • 이름 유일성 보장, 일관성 유지(불일치 없도록 네임 유효성 화립)
  • 발생 시점: 처음 한번만 생성
• 네임 등록 관리
  • 유일하게 네임을 추가, 할당할 수 있도록 함
    • 이름, 숫자 쌍 목록 관리
  • 발생 시점: 네임이 생성, 변경될 때만
• 네임 변환
  • 네임 식별명과 기계적인 주소 연결 변환(이름->숫자, 숫자->이름)
  • 발생 시점: 필요시 수시로

5. 구현 요소

• 도메인 이름 공간
  • 트리구조 데이터베이스
  • 각 도메인에 이름 부여, 하부 서브 도메인 가질 수 있음
• 네임 서버
  • 프로그램으로써 클라이언트/서버 메커니즘 구조 중 서버에 해당
  • 도메인 이름 공간에 대한 정보 저장, 계층적으로 구성
• 변환기(Resolver)
  • 질의를 생성하며 네트워크를 통해 서버로 질의를 전송하는 라이브러리 루틴
  • 클라이언트 프로그램

6. 도메인 구성

• Internet에 대한 주소공간은 도메인으로 나누어짐
• 트리 구조
• 최상위 . root 도메인
• 그 밑 Top Level Domain(gTLD, ccTLD 등)

7. 프로토콜 동작(DNS 메세지 교환)

• DNS 질의 및 응답 위한 사용 포트 및 수송용 프로토콜
• 포트번호 53
• 수송용 프로토콜: UDP 통해 전달
  • 메세지 크기 512바이트(단순 질의/응답) 이하 -> UDP, 이상(영역전달 및 큰 이름 요청/응답)은 TCP
• 네임서버 간 레코드 교환(영역 전달): 메세지 크기 큰 경우

  • RR(자원레코드) 집합을 네임서버 간에 복사(마스터-> 종속 네임서버) -> 네임서버 간 정보 동기화 유지 목적

ARP(Address Resolution Protocol)

1. ARP란?

• 논리적 IP주소 -> 물리적 MAC 주소로 바꾸는 역할, 주소 해석 프로토콜, 데이터링크 계층

2. 라우터 상의 ARP 동작 예시

• 요청
  • 통신한 적 없는 LAN의 라우터에 외부의 데이터 패킷 전달되어 목적지 호스트를 찾음
  • 라우터가 최초로 하는 일: ARP 요청 패킷을 LAN 전체 노드에 송출(브로트캐스트)
  • ARP 요청 메세지
    • 송신자 자신의 MAC 주소, IP 주소, 목적지 IP주소 채우고 목적지 MAC 주소는 0으로 채움
• 응답
  • ARP 요청 패킷에 포함된 IP 주소와 일치하는 Host는 자신의 IP 주소 및 물리주소를 채워놓는 ARP 응답 패킷을 해당 라우터에게 송출(유니캐스트)
  • 물리 주소 및 IP 주소 상호간의 관련 정보 얻음

3. ARP 캐시

• ARP 캐시 최신으로 유지
  • 캐시의 각 항목은 생성 후 20분 경과시 자동 소멸(RFC 1122)
  • 자주 사용되는 곳은 ARP cache를 통해 즉각 조회 가능
• ARP 트래픽 경감
  • 만약 cache에 조회되지 않는 경우 ARP 요처어 패킷 송출 -> LAN 트래픽 경감
• ARP 캐시 확인 명령어
  • 윈도우, 리눅스: arp -a (IP 주소, MAC 주소, 유형)
  • 시스코 show ip arp

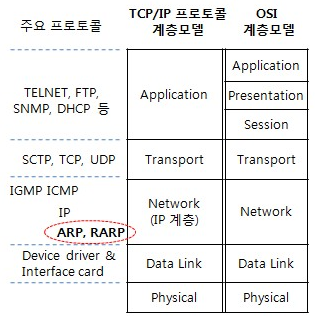

4. 계층

5. ARP 패킷 포맷

http://www.ktword.co.kr/abbr_view.php?nav=2&m_temp1=2188&id=421

ARP 패킷 [정보통신기술용어해설]



ICMP(Internet Control Message Protocol)

1. ICMP란?

• TCP/IP 계층에서 추가적으로 필요한 기능들을 수행하기 위한 프로토콜
• IP 패킷 처리 시 발생하는 문제 알림, 문제 진단 등
• IP와 하나의 쌍을 이뤄 동작

2. 계층

• IP 계층 일부, IP 데이터그램의 데이터 부분에 포함되어 전달
•

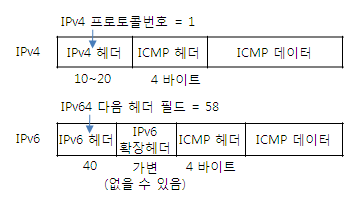

3. IP 패킷에 캡슐화된 ICMP 메세지 구성

•  ICMPv6
  • 기존 ICMP 기능 + IGMP, ARP 기능
  • 모든 IPv6 패킷 제어 기능이 ICMPv6에 통합 수용됨

4. ICMP 메세지 포맷

5. 메세지 유형

• 오류 보고 메세지
  • IP 패킷 전달 오류 보고
    • ICMPv4 ex. 목적지 도달 불가, 리다이렉트, 시간초과, 매개변수
    • ICMPv6 ex. 목적지 도달 불가, 패킷길이초과, 시간초과, 매개변수
• 정보성 메세지, 질의 메세지
  • 네트워크 상태조사를 위한 질의 요청, 응답
    • ICMPv4 ex. 에코 요청 및 응답, 라우터 광고, 라우터 간청
    • ICMPv6 ex. 에코 요청, 에코 응답, 라우터 광고, 라우터 간청

6. ICMP 메세지 통지 및 처리

• IP 구현하는 모든 호스트, 라우터는 오류 또는 상태 보고에 대한 ICMP 메세지의 수신 및 발생 기능을 갖고 있어야 함
• 발견된 오류에 대한 통지는 패킷을 발생시킨 송신측에 전달

7. 활용

• PIng: 반향 요청, 반향 응답
• traceroute: Time Exceeded 활용

8. 표준

• ICMPv4 : RFC 792 1122 1812
• ICMPv6 : RFC 2461 2894 3122 3810 4443 4620







출처: http://www.ktword.co.kr/abbr_view.php?nav=2&choice=map&id=423&m_temp1=94
